自供暖暖气设计哪种方案最好，老庄有空请帮我瞧瞧。

wwwcdc · 发表于 2015-7-3 23:09:13

通过几天在网上的学习，自己设计了自供暖的方案，请各位高人帮我看看哪种方案最好，还有没有缺点，以及相关的建议。谢谢！

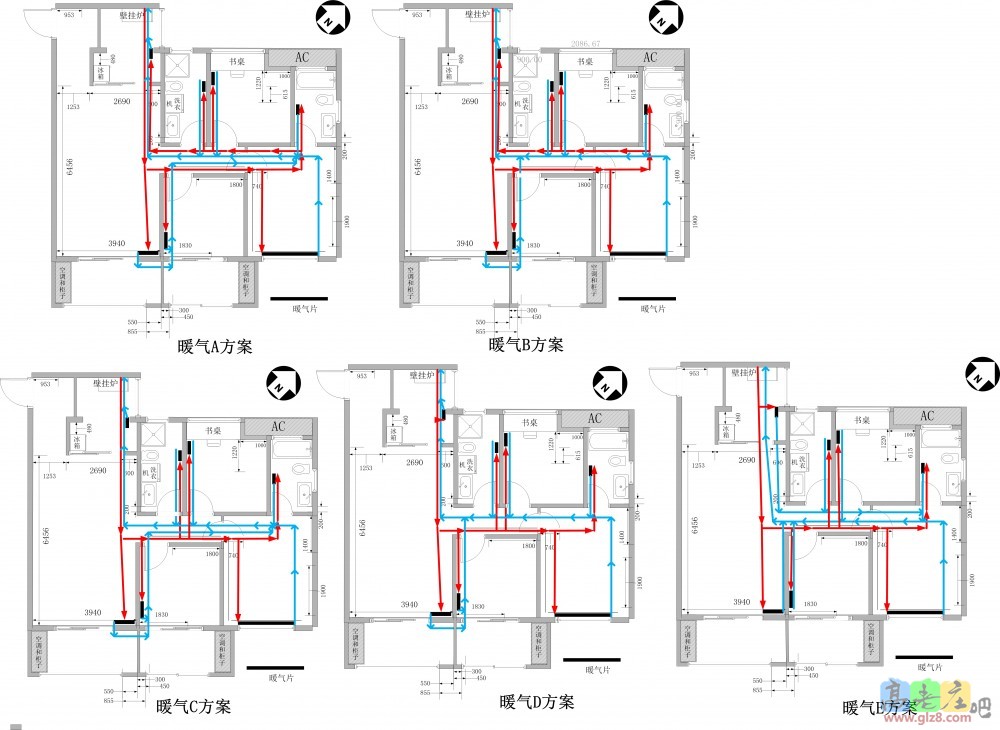

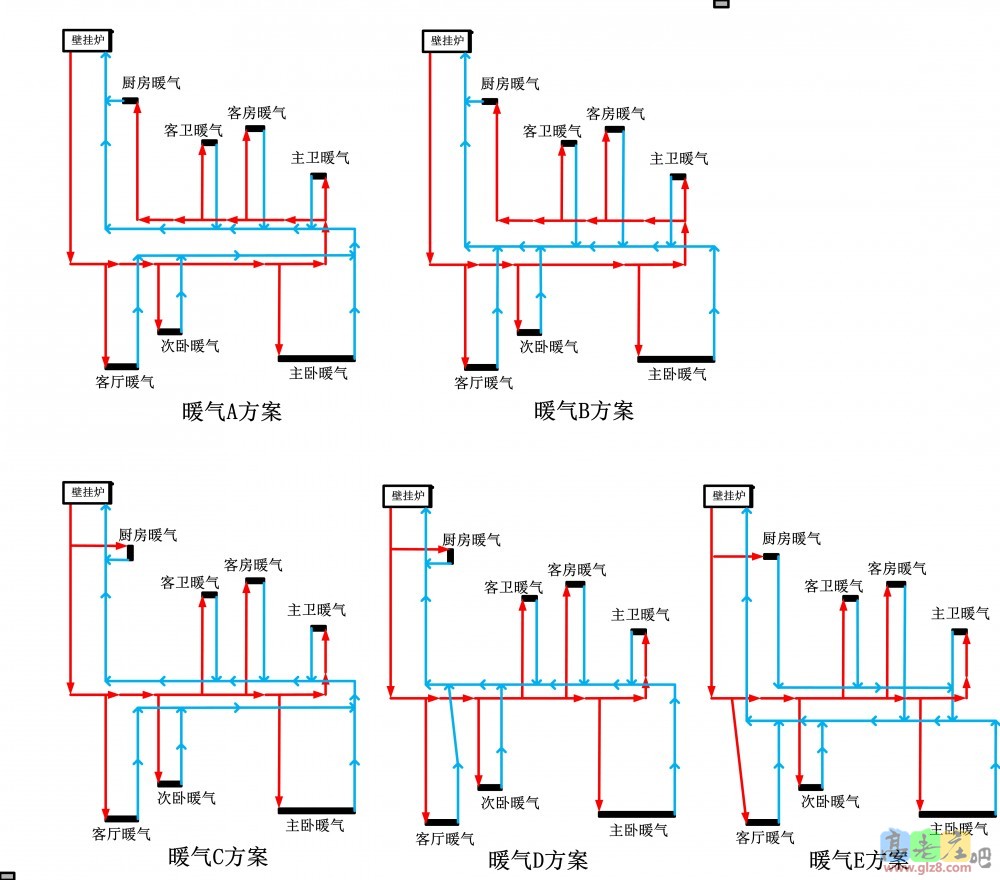

下面的图分别是5种方案示意图，5种方案带户型图。

王建 · 发表于 2015-7-4 00:11:36

楼主的方案太多，看着有点迷糊呀。。

wwwcdc · 发表于 2015-7-4 00:28:23

那就最后的E方案吧，看看有没有什么问题，谢谢！

wwwcdc · 发表于 2015-7-4 00:30:56

一切都正常情况下，是不是应该回水确定暖气片的温度？最先回水的温度最高？所以我把客厅和3个卧室先回水，而厨房对温度的要求最低，卫生间次之，所以我把厨房最后回水，然后是卫生间。

wwwcdc · 发表于 2015-7-4 00:32:31

一切都正常情况下，是不是应该回水确定暖气片的温度？最先回水的温度最高？所以我把客厅和3个卧室先回水，而厨房对温度的要求最低，卫生间次之，所以我把厨房最后回水，然后是卫生间。这样能保证客厅和卧室先热，并且温度高。

wwwcdc · 发表于 2015-7-4 00:42:43

方案A是双管同程，方案D是双管异程，B和C是A、D的变化版本。这是我从老庄的文章和网上学来的，但不知道这4种方案是否可行，他们的优缺点不是很清楚。方案E是我再次思考后，又设计出来的。同样我不知道是否有什么缺点。第二幅图中，我把户型图加上了，是真实的走线图，这样看着好理解些。

醉蟋蟀 · 发表于 2015-7-4 01:36:38

王建:楼主的方案太多，看着有点迷糊呀。。
 (2015-07-04 00:11)

m16265373 · 发表于 2015-7-4 20:06:49

看到楼主的帖子又学习了。
我不是很懂，我家也不用自采暖，但是很感兴趣这个。
我觉得地暖的管路在合理的前提下是不是弯路越少越好？弯路少，阻力是不是小？这样在主管道和支管道中流速不会相差太大，以达到更好的循环效果？

wwwcdc · 发表于 2015-7-5 00:05:34

楼上说的有道理，但我不知道哪种方案好，应该怎么改进，需要高手指点。

suntendy8611 · 发表于 2015-7-6 12:55:19

住宅的采暖管道总共没多少米不管同程异程只要水泵够猛散热器支管加调节阀基本水量是能调好的
