请大神看水电走线管是否存在绕线

文小疯

。

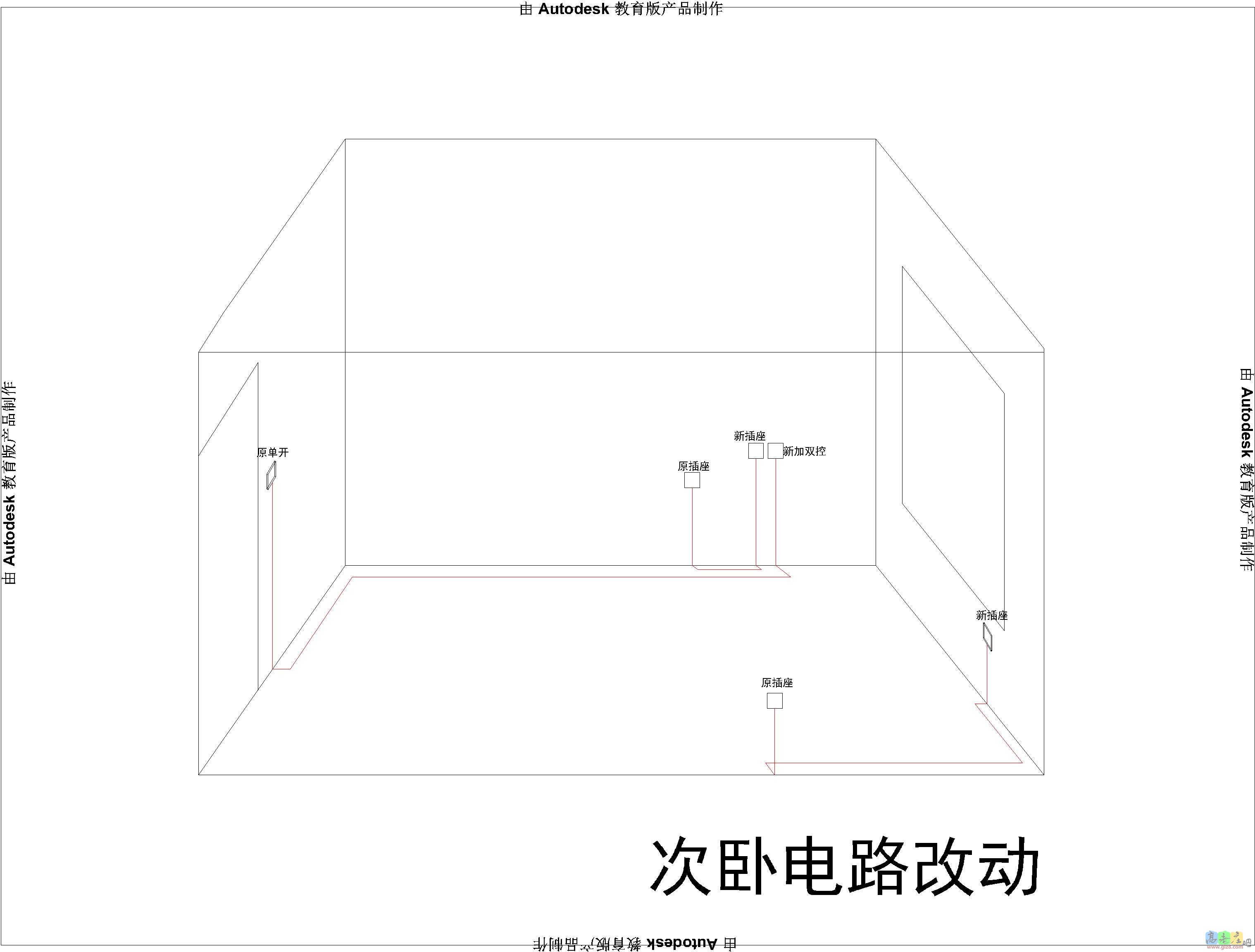

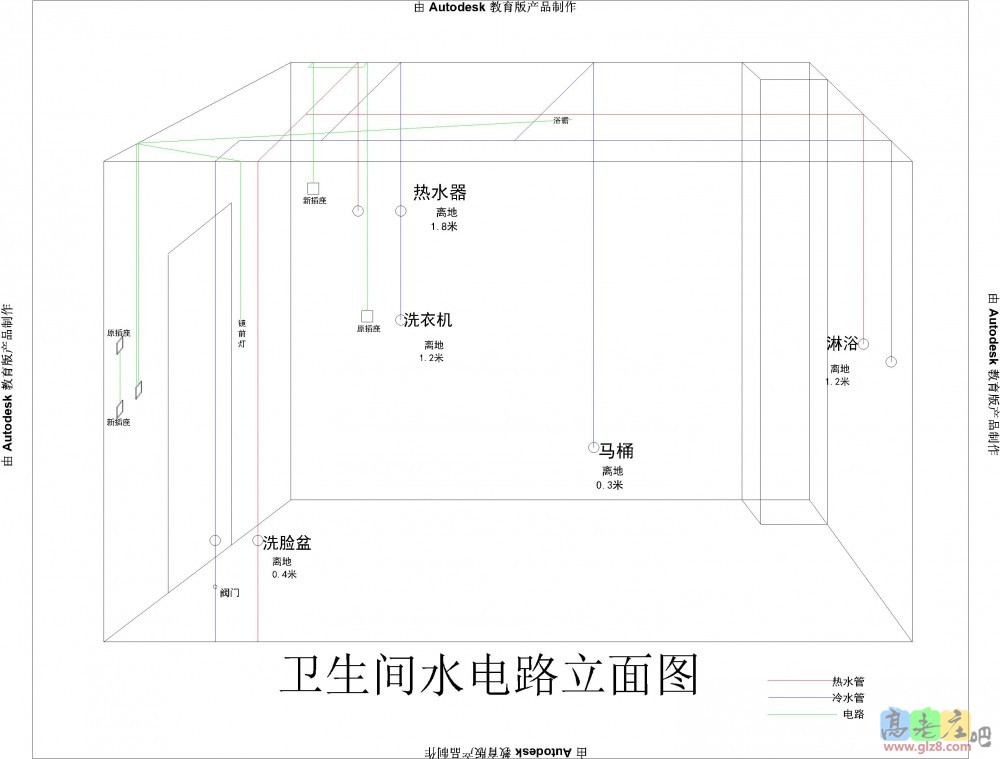

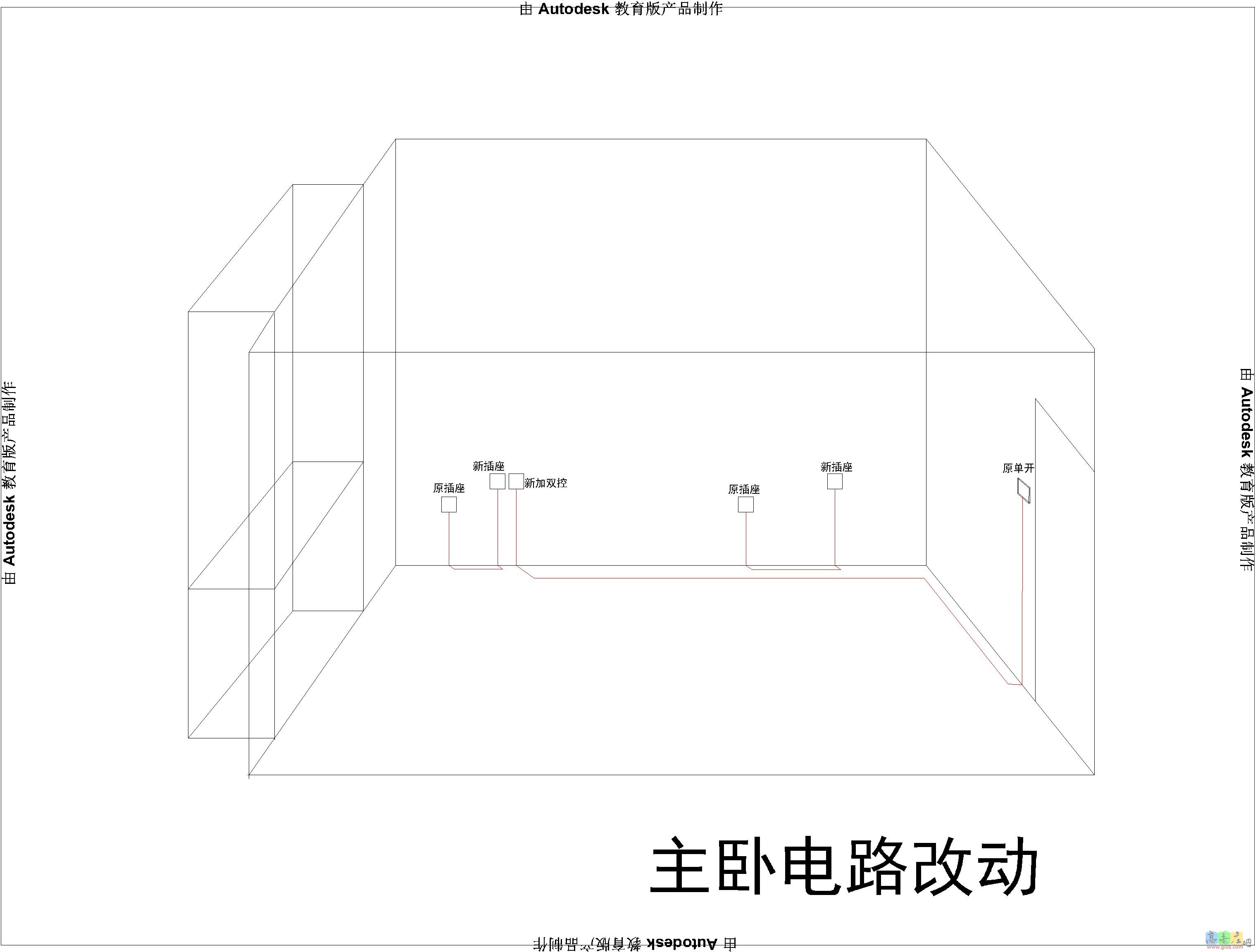

我家找了一家小装修队，因为他已经在我们小区装了八九家了，所以在邻居推荐下选的这家。在我们的强烈要求下才给出的立面图，我们自己是为了防止他最后改水电额外增量。

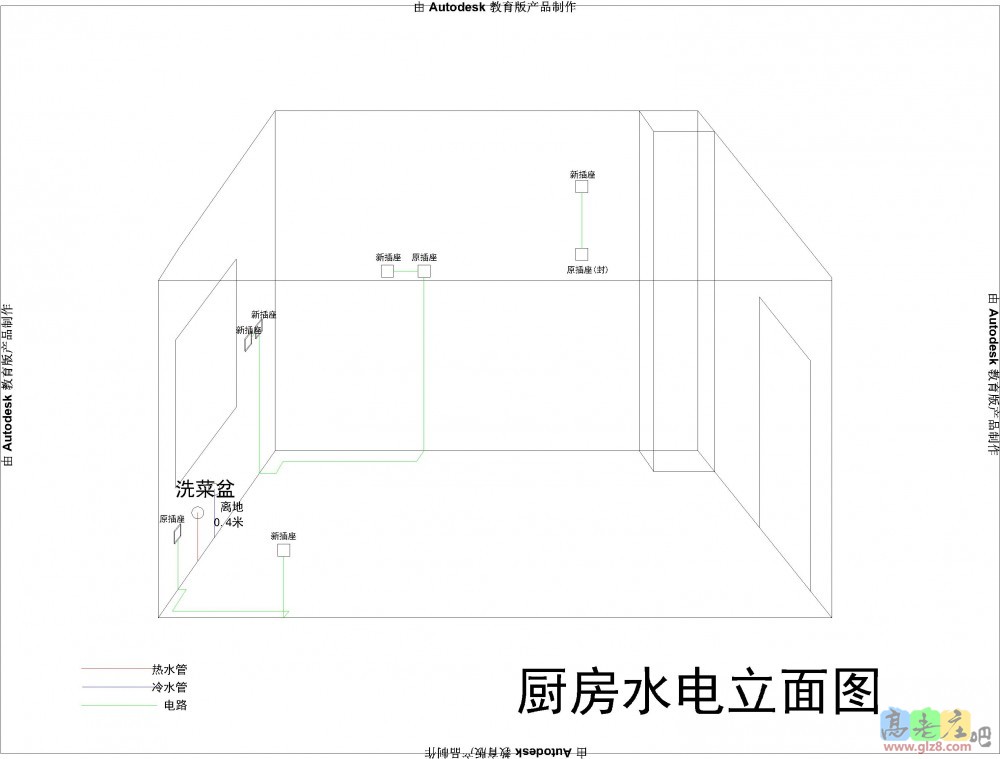

请大神们看看 我家的走线走管规范吗？走线有没有存在绕线的？个别位置可以走斜线吗？另外厨房可以水管和电线都走顶吗？
谢谢~~~~~

superyuyu

水好像没啥问题，而且施工时候水比较便宜。大头是电的这部分，看图是断点改造，1-2两张图里地面线可以走两点间最短，能再省点。

tendays001

这图谁画的，不错啊，能画出来已经不算小装修队了，高老庄的工长能画出来的估计也没几个，我家的到现在工长还没给我呢。

文小疯

superyuyu:水好像没啥问题，而且施工时候水比较便宜。大头是电的这部分，看图是断点改造，1-2两张图里地面线可以走两点间最短，能再省点。 (2016-09-26 14:03)

我家的水没怎么改 您说的改电断点是啥意思呀

文小疯

tendays001:这图谁画的，不错啊，能画出来已经不算小装修队了，高老庄的工长能画出来的估计也没几个，我家的到现在工长还没给我呢。 (2016-09-26 14:53)

是工头的一个老乡 年轻的小伙子 不是吧里找的工长 因为我看很多装修的都提前约定好改水电是一口价还是说 超出多少误差不给钱的 我就让他给我画了图

lh7410

工长改水电一般是不出图的，只有地康等专业公司才出图。
水电一口价是否有风险？工长要少了，担心偷工养料。
水电是基础工程，出了问题很麻烦。还是要仔细的。

清茶

文小疯:是工头的一个老乡 年轻的小伙子 不是吧里找的工长 因为我看很多装修的都提前约定好改水电是一口价还是说 超出多少误差不给钱的 我就让他给我画了图 (2016-09-26 15:13)

断点改造就是在原有电位上进行续改，而并非从配电箱重新布线。这样改造相对能节省一些费用开支（对于太过年久的房屋水电则需要进行重新评估）。

文小疯

lh7410:工长改水电一般是不出图的，只有地康等专业公司才出图。
水电一口价是否有风险？工长要少了，担心偷工养料。
水电是基础工程，出了问题很麻烦。还是要仔细的。 (2016-09-26 16:15)

恩呢 也有这种考虑。。。。不过我家走的好多直角没问题吧 存在绕线么？

文小疯

柯南:断点改造就是在原有电位上进行续改，而并非从配电箱重新布线。这样改造相对能节省一些费用开支（对于太过年久的房屋水电则需要进行重新评估）。
 (2016-09-26 16:22)

哦哦 所以新房子这样改应该没问题是吧 就是不知道走线图是否规范呢 有直角啥的不 绕线了么？

清茶

文小疯:哦哦 所以新房子这样改应该没问题是吧 就是不知道走线图是否规范呢 有直角啥的不 绕线了么？ (2016-09-26 16:48)

走直角也不能完全定义为绕线，而图纸中1、2中有几处直角相对来说要多走几米线，节省上来说可以取直走。若水电价格已经一口价定了，走直角也不用额外计算线路长短，到也没什么关系。
