我家的薄型温水地暖做好了，调试成功，发几张照片给大家参考。

雨蝶

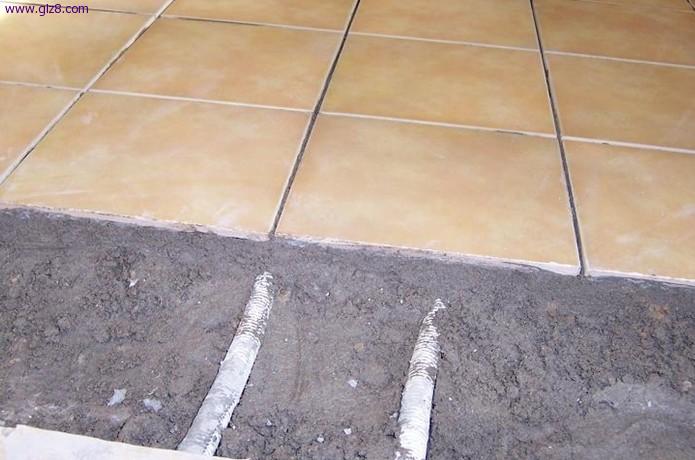

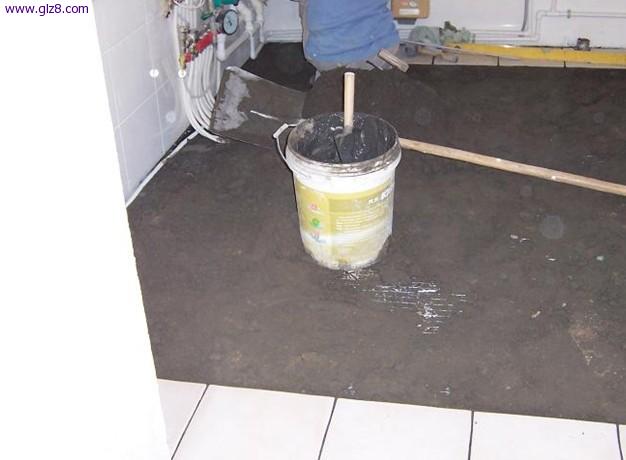

2/ 开贴地砖。

雨蝶

3/ 贴好了。

雨蝶

看看厚度。

小小鸟

漂亮.

我家还打算做完地暖再走一些弱电线然后立即铺地砖. 需要比较好的衔接. 也是放弃地康的原因. 太乱了. 水电跟地暖, 地砖地板三家得一起弄.

雨蝶

小小鸟:漂亮.

我家还打算做完地暖再走一些弱电线然后立即铺地砖. 需要比较好的衔接. 也是放弃地康的原因. 太乱了. 水电跟地暖, 地砖地板三家得一起弄.
(2012-10-29 14:29)

这种温水地暖,还是用地板最方便.
厨卫倒是只能用砖.为了省事,我家干区都铺的地板.

雨蝶

地暖调试成功，温度上升很快，感觉不错。
壁挂炉出口水温设定为40度，省气。
正式运行的使用费用以后再汇报。

先看几张调试时照的温控相关的照片吧。

雨蝶

1/ 分水器上的温控系统。

分水器上的温控系统，主要是控制各回路流量的。
温控系统包括：

a) 温控器。
b) 电磁阀（电动执行器）
c) 电磁泵
d) 温度计

温控器是操作平台，运行显示窗口以及室内环境温度实测点。
温控器放在平时容易操作的地方。

当实测温度达到预设值时，电磁阀关闭，电磁泵停运，停止回路运行。

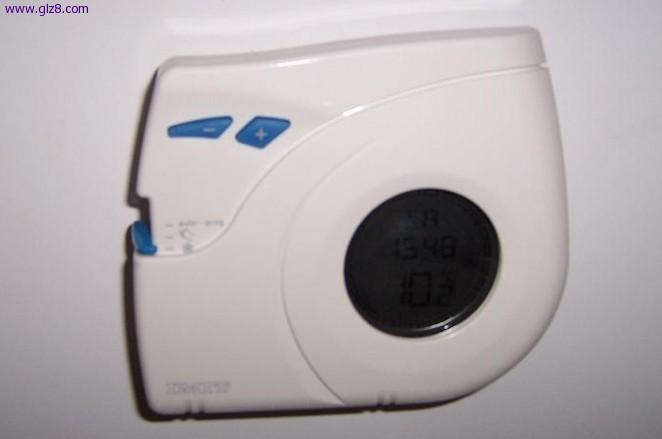

温控器的照片如下：

雨蝶

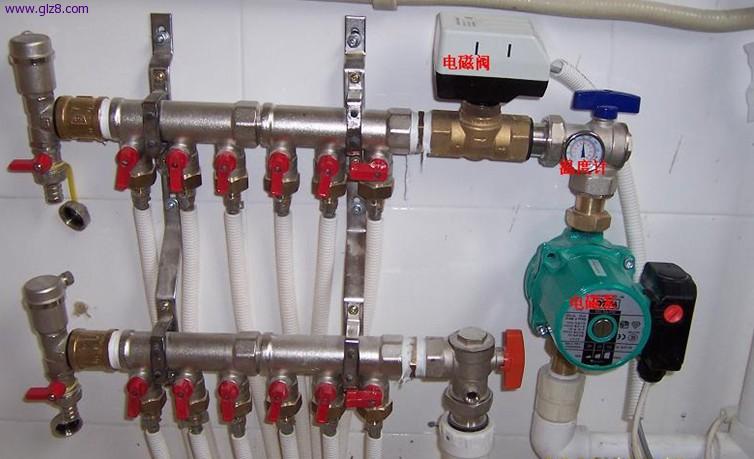

其中一个分水器的照片，上面标识有电磁阀与电磁泵，以及显示水温的温度计。

雨蝶

除了控制流量，还有控制壁挂炉燃气开关的温控系统。

一是，壁挂炉自有的回水水温控制系统。当回水温度达到设定值时，自动关火

二是，外接温控器。

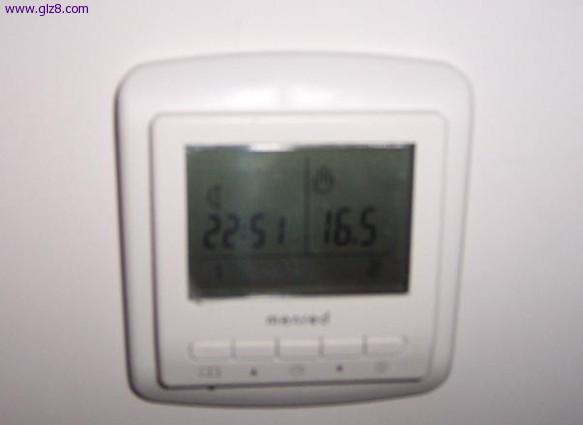

这个温控器也是设置/显示/环境温度实测点。
当环境实测温度到达预设定值，或根据预编程，关闭或开启壁挂炉。

雨蝶

另外，水地暖除了铺在地面上铺地板或地砖外，在不想铺地面的地方也可以接散热器。

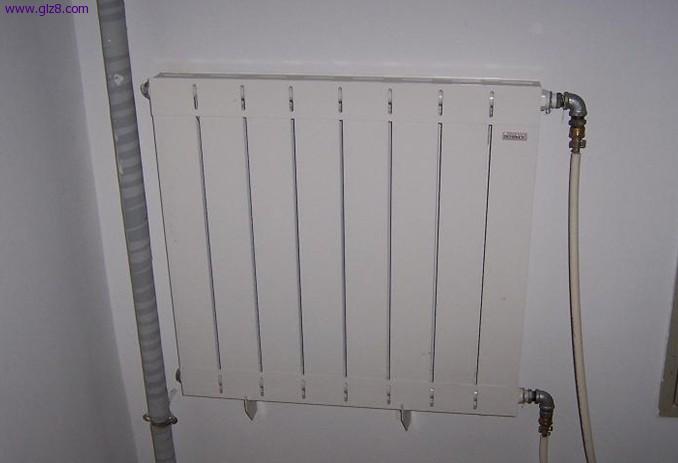

今天也照了一张车库里接散热片的照片。
